GUĽOVÝ VENTIL API 6D

Zváraný guľový ventil so závitovkovým kolesom je vhodný na rezanie alebo spájanie média v potrubí ropného, ​​chemického priemyslu, tepelných elektrární a iných pracovných podmienok. Class150 ~ 300Lb a prevádzková teplota -29 ~ 200C. Použiteľné médium: ropa, čistený zemný plyn, kyslý zemný plyn, plyn, voda a uhoľná suspenzia atď. Prevádzkový režim: závitovkový pohon, pneumatický, elektrický, plynovo-kvapalinové prepojenie.

Sštrukturálne charakteristiky

Zvárané gule s dvojitým kolesom majú pevnú guľovú konštrukciu. Horná a hlavná časť gule sú vybavené malými nosnými prvkami. Guľa tejto konštrukcie je pevne upevnená a po stlačení sa nepohybuje. Konštrukcia má dva tesniace prvky, ktoré poskytujú dostatočnú predbežnú uťahovaciu silu na zabezpečenie tesnenia, dosiahnutie obojstranného núteného tesnenia a spoľahlivejší výkon tesnenia. Proces obrábania gule je sledovaný a detekovaný pokročilým počítačovým detektorom, takže presnosť obrábania gule je vysoká. Keďže materiál telesa gule je rovnaký ako materiál potrubia, nedochádza k nerovnomernému napätiu ani deformáciám v dôsledku zemného rázu a prechodu vozidiel cez okolie. Tesniace teleso je vyrobené z materiálu Pf s 20 % uhlíka (uhlík), čo zaisťuje nulový únik (0 %).

Vykonávací štandard

Špecifikácia návrhu: APl 6D, ASMEB 16.34

Triedy tlaku a teploty: ASME B16.34, AP1608

Dĺžka konštrukcie: ASME B16.10, GB12221

Zváranie na tupo: ASME B16.25, ASME B31.4/31.8

Kontrola a skúška: APl 598, API 6D, GB13927

Skúška požiarnej odolnosti: AP| 607, API 6FA

Parameter výkonu

Číslo ventilu: Q361F

Použiteľná teplota: -29 °C ≤ T ≤ 200 °C Vhodné médium: voda, vzduch, olej a iné kvapaliny, ktoré nereagujú s uhlíkovou oceľou Režim pohonu: závitovkový typ

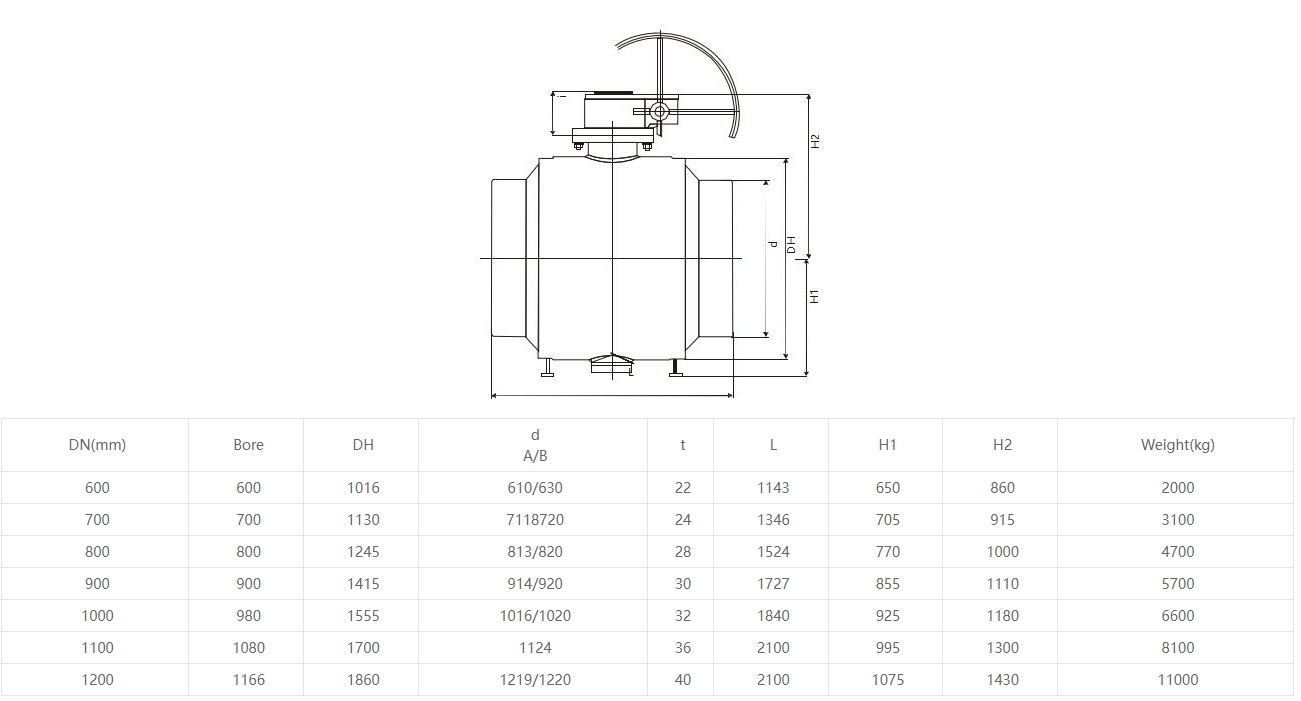

Rozmery výrobku
